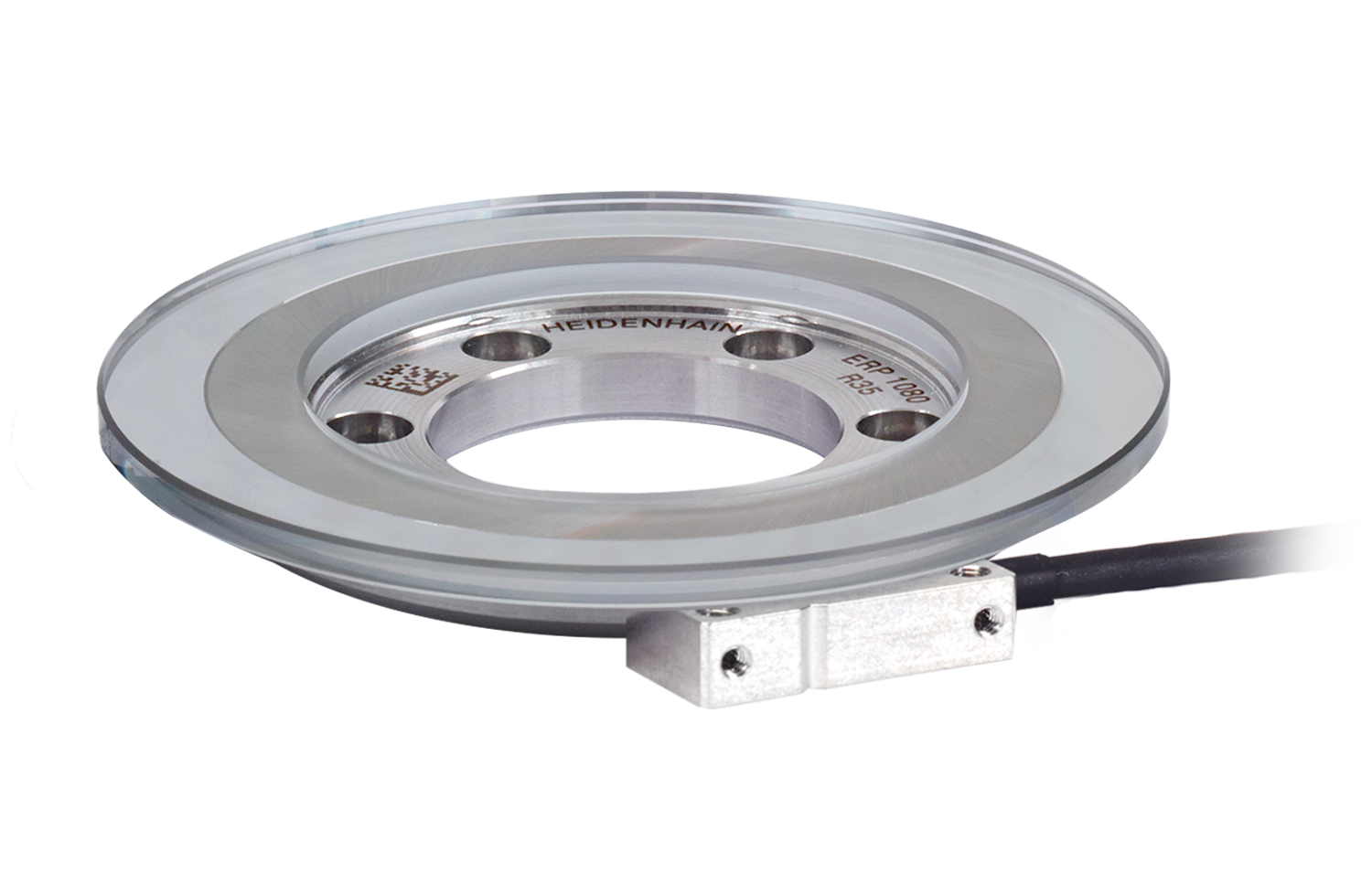

ERP 1000-serien

Inkrementella, optiska vinkelgivare
med mycket hög upplösning och noggrannhet

  • Mycket hög upplösning och noggrannhet
  • Låg massa och lågt tröghetsmoment
  • Integrerad LED-funktionsdisplay
  • Graderingsnoggrannhet: ± 0,9” till ± 4”
  • Signalperioder: 23 000 till 63 000
  • Diameter: 57 mm till 151 mm
  • Gränssnitt: TTL, 1 VSS, EnDat 2.2
Produktförfrågan

Integrerad funktionsdisplay

En flerfärgad LED i kontakten till ERP 1010 och ERP 1070 ger en kvalificerad bedömning av de inkrementella signalerna och referensmarkeringssignalen. Signalkvaliteten anges med olika färger. En blå lysdiod lyser när referensmarkeringen korsas.

Mycket exakt avkänning

Minsta mätsteg och samtidigt högsta noggrannhet: vinkelgivarna i ERP 1000-serien fungerar enligt principen om interferentiell avkänning. Som mätstandard används ett fasgitter som sitter på en graderingsbärare av glas.

Konstant signalkvalitet

ASIC HSP 1.0 som har utvecklats av HEIDENHAIN garanterar en konstant hög kvalitet på avkänningssignalerna. Om signalamplituden minskar reglerar ASIC den genom att öka lysdiodsströmmen. Vid smuts bibehålls den mest optimala signalformen. Samtidigt är brusandelen på en konstant låg nivå.

Praktisk montering

Korta signalperioder kräver normalt mycket snäva monteringstoleranser för avståndet från avkänningshuvudet till mätstandarden. ERP 1000-serien är tack vare generösa toleranser särskilt enkel att montera. Utgångssignalernas kvalitet påverkas knappast inom toleranserna.

Kontaktperson – Försäljning

Försäljning

+46853193350

sales@heidenhain.se
Hitta din kontaktperson på plats
Nedladdningar
Broschyr – modulära vinkelgivare
Broschyr – kabel och kontakt
Broschyr – gränssnitt

Produktvarianter

Modulära vinkelgivare består av ett cirkelsegment och ett avkänningshuvud. Välj dessa två komponenter från listan. För ytterligare rådgivning, kontakta vår försäljningsavdelning per telefon, e-post eller via vårt kontaktformulär.

Till avkänningshuvudena
Cirkelsegm
Avkänningshuvud
